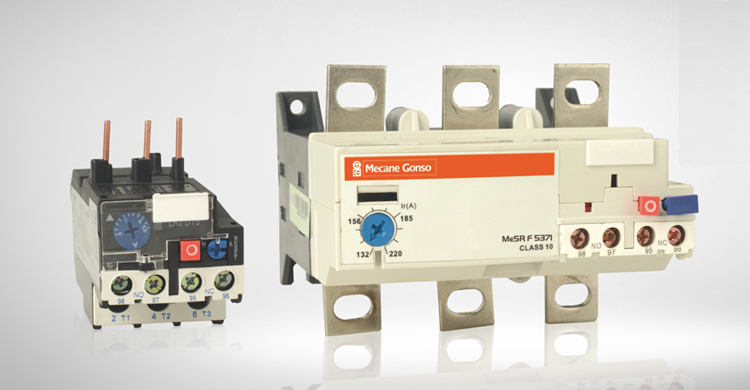

Me5R系列電子式熱過載繼電器(以下簡稱繼電器)主要用于交流50/60Hz，額定工作電壓690V以下，電流為機殼標定的整定電流范圍內的電路中，作為三相電動機過載、斷相保護。
本熱繼電器是一種應用微控制器的新型節能、高科技電器。對應于相同規格雙金屬片式熱繼電器可節能80%以上。本熱繼電器利用微控制器檢測主電路的電流波形和電流大小。判斷電動機是否過載和斷相，過載時微控制器通過計算過載電流倍數決定延時的長短，延時時間到，通過脫扣機構使其常閉觸頭斷開，常開觸頭閉合。斷相時微控制器縮短延時時間。
本產品符合GB14048.4-93《低壓開關設備和控制設備低壓機電式接觸器和電動機起動器》國家標準。
本產品用于與對應的CJX2、NC8交流接觸器等接插安裝。 |
● 周圍空氣溫度-5℃~+40℃;24小時內其平均值不超過+35℃
● 海拔:安裝地點的海拔不超過2000m。
● 大氣條件：大氣相對濕度在周圍空氣溫度為+40℃時不超過50%;在較底溫度下可以有較高的相對濕度;最濕月的月平均最大相對濕度為90%,同時該月的月平均最低溫度+25℃,并考慮到因溫度變化發生在產品表面上的凝露。
● 污染等級:污染等級為3級。
● 安裝類別:III類。
● 安裝條件：安裝面與垂直面傾斜度不大于5℃。
● 沖擊波動：產品應安裝和使用在無顯著搖動、沖擊和振動的地方。 |
|

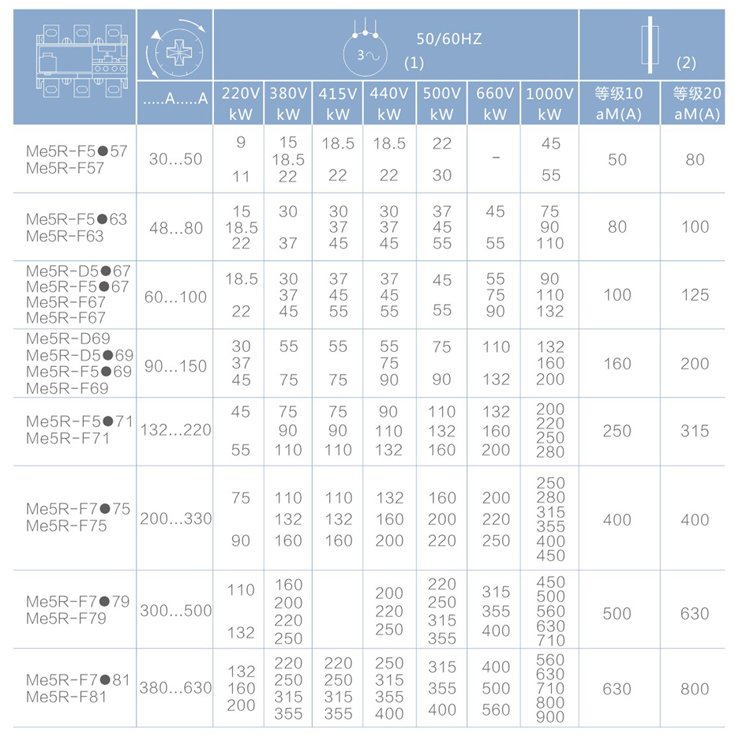

 Me5R熱過載繼電器產品樣本 |
